БЛОК ЦИЛИНДРА - литой чугунный, снабжен кольцевыми ребрами для охлаждения цилиндра.

КАРТЕР - чугунный литой закрытого типа. В торцевых стенках картера имеются расточки для установки коренных подшипников коленчатого вала. Для доступа к кривошипному механизму картера в нижней части имеется люк. Объём картера - 1 литр. Уровень масла в картере контролируется масломером. Используется масло К 12 или КС 19.

ШАТУНЫ - стальные штампованные. Нижняя головка – разрезная пополам с баббитовой заливкой, стягивается шатунными болтами и имеет набор прокладок для регулировки. В верхней головке шатуна запрессована втулка из бронзовой ленты.

ГОЛОВКА БЛОКА (крышка) - алюминиевая литая. Внутренняя воздушная полость головки разделена перегородкой на две части: всасывающую и нагнетательную. Наружная поверхность снабжена ребрами для охлаждения. Каждый цилиндр снабжен всасывающими и нагнетательными клапанами (пластинчатый клапан), которые изготовлены из пружинной ленты.

ПОРШНИ - литые из алюминиевого сплава. Каждый поршень имеет по два компрессионных и два маслосъёмных поршневых кольца.

ПОРШНЕВЫЕ ПАЛЬЦЫ - плавающего типа. От осевого перемещения палец удерживается при помощи двух стопорных колец.

КОЛЕНЧАТЫЙ ВАЛ - выполнен из стальной поковки и имеет два колена, расположенных под углом 180°. Коленчатый вал опирается на два радиальных однорядных шарикоподшипника 307 ГОСТ 8338-75.

ВОЗДУШНЫЙ ФИЛЬТР - воздух, поступая в фильтр, проходит через намотанную в несколько слоев сетку и затем направляется по патрубку во всасывающую полость блока цилиндров.

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН - служит для предотвращения нагнетания давления выше допустимого и отрегулирован на 0,7 МПа (7 кгс/см²) (заводская настройка).

РЕГУЛЯТОР ДАВЛЕНИЯ -  служит для установления необходимого рабочего давления и регулируется в пределах 0,3-0,6 МПа (3-6 кгс/см²) (заводская настройка).

ОБРАТНЫЙ КЛАПАН -  служит для предотвращения прохода воздуха в обратном направлении (из ресивера в компрессор) при работе на холостом ходу. (В заводской сборке был установлен только на установке СО-243).

Список предлагаемых запчастей к компрессорам:

1. Блок цилиндров

2. Вал коленчатый

3. Головка цилиндров (крышка ребристая)

4. Клапан предохранительный

5. Клапан обратный

6. Кольца (комплект на 2 поршня):

    Стандартные – 78,0 мм

    1-й ремонт – 78,2 мм

    2-й ремонт – 78,5 мм

    3-й ремонт – 79,0 мм

7. Кольцо стопорное

8. Компрессорный узел СО-7

9. Кожух защитный СО-7/ СО-243

10. Краник 1/2"

11. Крышка боковая под щуп

12. Крышка распределительная

13. Крышка картера, нижняя

14. Манжета сальник 35х58

15. Манометр МПА-10

16. Маховик с крыльчаткой

17. Палец поршневой

18. Пластина клапанная (клапан пластинчатый)

19. Плита в сборе с клапанами

20. Поршень:

      Стандартный 78,0 мм

      1-й ремонт – 78,2 мм

      2-й ремонт – 78,5 мм

      3-й ремонт – 79,0 мм

21. Прокладки комплект 12 шт

22. Прокладка плиты/блока (нижняя)

23. Прокладка головки/плиты (верхняя)

24. Подшипник коленчатого вала коренной

25. Ремкомплект клапанной плиты

26. Регулятор давления

27. Ремень В(Б) -1400 (на СО-7Б)

28. Ремень В(Б) -1600 (на СО-243)

29. Ручка к ресиверу СО-7

30. Трубка ресивера

31. Фильтр воздушный

32. Шкив на двигатель

33. Шатун

34. Щуп

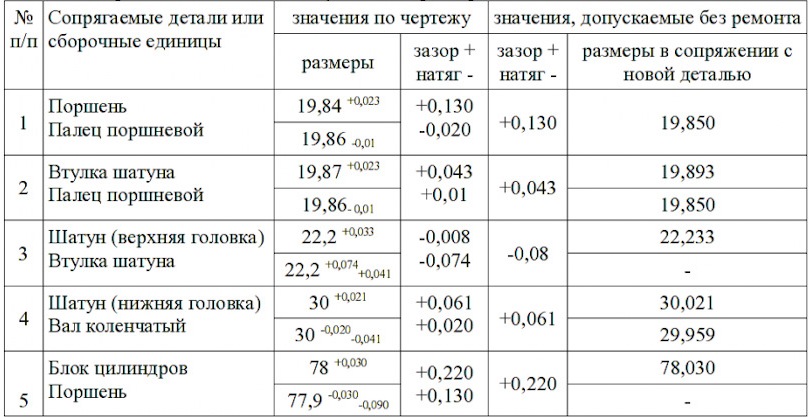

Таблица зазоров и натягов:

В таблице представлены размеры с допусками деталей, величины зазоров и натягов в основных сопряжениях компрессорной головки СО-7. Таблица применима и для СО-243. Таблица списана с ремонтных документов (1985 г.в.) завода изготовителя.

Примечание к таблицам:

1. Размеров и допускаемых отклонений в соединениях с деталями бывшими в эксплуатации не предусмотрено;
2. Источник "Карты технических требований на дефектацию и ремонт деталей" к компрессорной установке СО-7Б, ремонтная документация.
