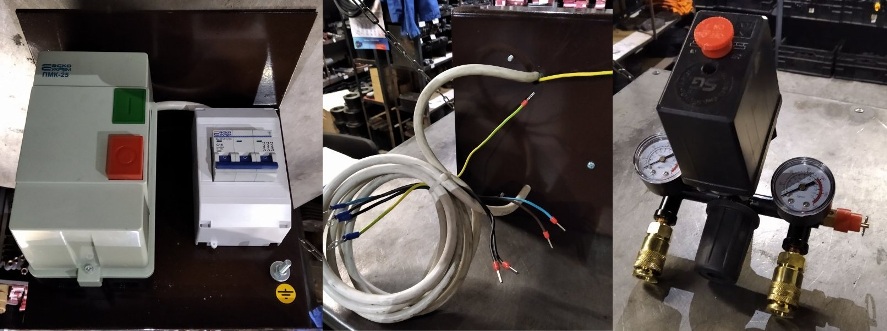

Блок автоматики компрессора СО-7/ СО-243
Блок автоматики компрессора СО-7/ СО-243
Для поддержания давления в ресивере на определенном уровне, большинство воздушных компрессоров имеют блок автоматики с прессостатом.
Данный элемент оборудования включает и отключает двигатель в нужный момент, не допуская превышения уровня сжатия в накопительной емкости или слишком низкого его значения.
Для более эффективной работы компрессора СО-7/ СО-243 рекомендуется в воздушную цепь между компрессорным блоком (головкой) и ресивером поставить обратный клапан.
Принцип работы прессостата выглядит следующим образом. После запуска двигателя компрессора в ресивере начинает повышаться давление. Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле. Мембрана под действием воздуха выгибается вверх и сжимает пружину. Пружина, сжимаясь, задействует переключатель, который размыкает контакты, после чего двигатель агрегата останавливается. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Пружина при этом разжимается, а переключатель замыкает контакты, после чего происходит запуск двигателя.
